本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机风能发动机马达组配电设备箱的效用： 1、有效率的分配权交流电源。 2、利于对电路板的开闭方法。 3、有较高的的安全安全防护中等级，能更直观的现示电源线路的导通状况。

项目名称：656KW柴油车风能发无刷电空气能热泵机组单机配电箱主要元件明细清单
供配电盘常见零件明细单
号码	名称大全	款式尺寸	厂家	数目	厂家直销
1	塑壳空气开关	NXM-1250S/3300 1250A	台	1	正泰
2	发电厂空调机组操纵器	HGM6110	只	1	众智
3	带发伺服电机轉速调节器	C2002	只	1	孚创
4	整流电源线模块电源	DC24V	只	1	众智
5	小前面继电子元件	HH54P    DC24V	只	2	正泰
6	小间按钮开关产品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	转钮	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

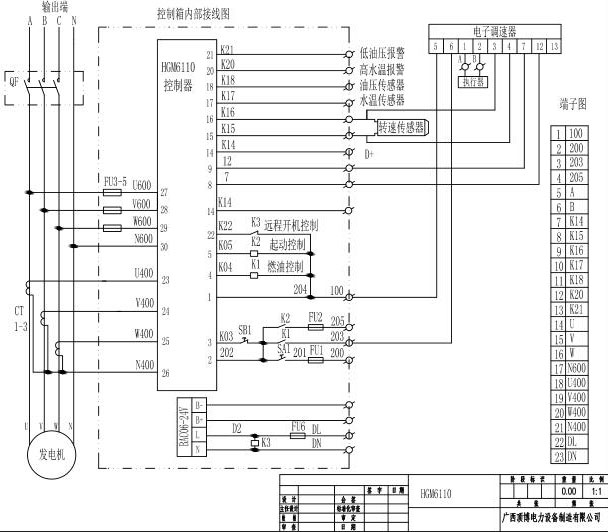

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.nttianen.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
